產品描述

    HXB系列星型不銹鋼保溫齒輪泵，是本公司生產的一種多級齒輪泵結構。泵的排出壓力高，具有很強的真空吸入能力。泵采用不銹鋼材質適合于輸送有腐蝕性和對衛生要求高的液體。

       星型齒輪泵的特點之一，是輸送壓力高。適用于化學，日用化工，精細化工，生物制劑，制藥，香精香料，糧油，食品，安全消防等行業，需要較高輸送壓力的工況條件。

       HXB系列星型不銹鋼保溫齒輪泵采用保溫夾套式結構，適用于物料易結晶或由于溫度變化造成物料粘度變大，流動性差的工況條件。根據物料性質可選擇通高溫蒸汽，熱水，高溫導熱油對泵體加熱保溫。也可通冷卻水對泵體進行冷卻。

       其次，具有很強的真空吸入能力。應用于精細化工，日用化工，生物制劑，香精香料等行業，在減壓蒸餾和分子蒸餾工藝中，實現高溫高真空條件下的循環和真空狀態出料。可替代進口的瑪格齒輪泵產品使用。

　　星型齒輪泵具有結構緊湊、體積小、重量輕、維修便捷、運行平穩、噪音低、效率高、壽命長等特點。

　　星型不銹鋼齒輪泵適用于輸送干凈的清潔物料，不適用輸送含硬質顆粒、纖維的物料，亦不適用輸送高揮發性粘度很低的物料。

產品的技術性能

      泵的流量范圍: 0.21～120m3/h。

　　泵的排出壓力: 6MPa.

　　泵允許吸入真空度: 5Pa.

　　允許輸送物料的粘度范圍: 1.0～3000CPa。

　　適用介質溫度：-30℃-300℃.

  型號說明

     例：

　    泵的法蘭尺寸符合HG/T20592標準的PN系列，法蘭密封面形式為RF型；也可按HG/T20615標準，等同美標法蘭制作，訂貨時需特殊說明。

產品應用概況

　　 泵的排出壓力高，具有很高的真空吸入能力。泵采用不銹鋼材質適合于輸送有腐蝕性和對衛生要求高的液體。

       HXB系列星型不銹鋼保溫齒輪泵采用保溫夾套式結構，適用于物料易結晶或由于溫度變化造成物料粘度變大、流動性差的工況條件。根據物料性質，可選擇通高溫蒸汽、熱水、高溫導熱油對泵體加熱保溫。也可通冷卻水對泵體進行冷卻。

       應用于化學，日用化工，精細化工，生物制劑，制藥，香精香料，糧油，食品，安全消防等行業，需要較高輸送壓力的工況條件。

       應用于精細化工，日用化工，生物制劑，制藥，香精香料等行業，在減壓蒸餾和分子蒸餾工藝中，實現高溫高真空條件下的循環和真空狀態出料?？商娲M(jìn)口的瑪格齒輪泵。

       用于輸送粘性液體。如各種合成橡膠液和人造膠液，乳化液。

　    HXB型星型不銹鋼保溫齒輪泵有很高的真空吸入能力。在減壓蒸餾，短程蒸餾，分子蒸餾，薄膜蒸發工藝中，高溫、負壓、高真空條件下抽出物料或?qū)崿F(xiàn)真空狀態下的物料循環。真空抽出能力高，運行穩定可靠。

HXB型星型不銹鋼保溫齒輪泵與其他泵的優勢對比

　     HXB型星型不銹鋼保溫齒輪泵排出壓力高。能滿足多種物料輸送場合。選用不銹鋼等耐腐蝕材料，經過特殊處理后，還能滿足化學化工行業，有腐蝕性的清潔物料的高壓輸送。

       高揚程離心泵采用多級設計，結構復雜，體積龐大，占用空間大。現場維修更換困難，價格成本高。

　　雙螺桿泵采用外部齒輪箱同步傳動結構，結構復雜，體積龐大，占用空間大。配套四套機械密封，故障率很高?，F(xiàn)場維修更換困難，價格成本高，維護成本高。

　　HXB型星型不銹鋼保溫齒輪泵結構緊湊，體積小，維修保養方便，性價比很高。相比上述幾種形式的泵具有明顯優勢。

星型齒輪泵結構特點

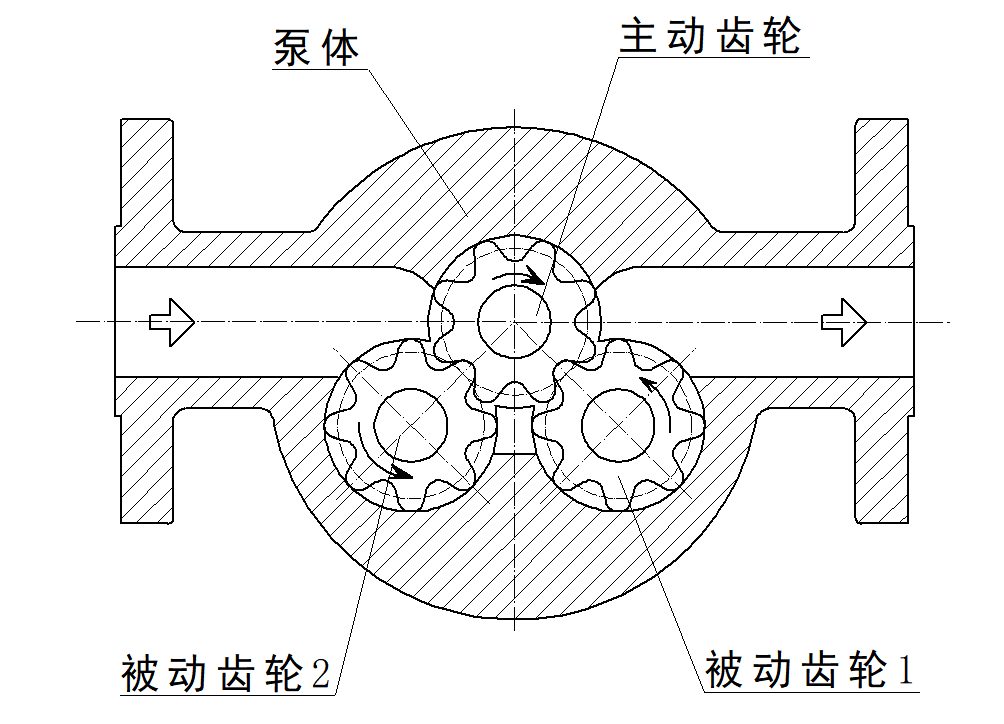

       HXB系列星型不銹鋼保溫齒輪泵屬于兩級齒輪泵，是三齒輪式結構，也可以稱作“三齒輪泵”。泵工作時， 由一個主動齒輪帶動兩個被動齒輪，相當于兩個齒輪泵串聯形式，兩級逐級吸入，排出壓力是兩級逐級疊加。所以，HX星型不銹鋼齒輪泵具有很高的真空吸入能力，可以滿足在高真空條件下抽出液體。而且排除壓力逐級疊加，還很容易實現高壓。另外，由于是兩級逐級升壓，相比較單級的兩齒輪泵，齒輪軸所承受的徑向載荷很小，齒輪和軸的磨損小，泵的運行壽命很長。

星型齒輪泵有良好的自吸性，因此每次開泵前無需灌液,星型齒輪泵是靠輸送的物料自動潤滑。因此，日常工作時無須另加潤滑油。泵體內兩平行面上三孔內裝入三個齒輪，一根主動齒輪軸和兩個被動齒輪軸，每根軸上裝配兩個軸承座,共六個軸承座。前后安裝前蓋和后蓋。

泵體設計帶保溫夾套式結構，保溫接口是G1/2”管螺紋。根據輸送物料性質和現場環境條件，可通蒸汽、熱水、導熱油、冷卻水，用來加熱保溫 或冷卻。

泵的軸承軸承型式：

        1.  SF型復合材料滑動軸承，可滿足無潤滑，弱腐蝕液體的工況條件。允許使用溫度250°C。

  2.輸送無潤滑，有腐蝕性和高溫液體，軸套采用整體陶瓷材質，耐腐蝕、耐高溫、耐磨、壽命長。

泵的軸封形式：

  星型齒輪泵的軸封采用密封盒式結構。多種密封形式，通用性強，互換性好。更換方便，無需拆卸泵頭，無需拆卸泵的組件。

  1. 機械密封形式，密封性能可靠。密封腔采用卸荷方式，降低密封腔的壓力，可以在高壓下實現可靠密封。允許使用溫度不超過300°C。

  2.填料密封形式，結構簡單，維修更換方便，成本低?？梢栽诟邷赜懈g的工況條件下使用，填料密封的缺點是運行過程中會有微漏情況，不能做到無泄漏運行。允許使用溫度小于270°C。

      3.  在高溫和密封要求嚴格的工況條件，采用磁力傳動裝置的結構形式，實現無泄漏運轉，允許使用溫度300°C。磁力泵形式，應嚴格注意不得空運轉，以免造成磁鋼過熱，出現退磁現象。
