產品描述

       HXY系列星型不銹鋼齒輪泵，是本公司自主開發的一種新型的齒輪泵，屬于多級齒輪泵結構。泵的排出壓力高，具有很強的真空吸入能力。

       HXY系列星型齒輪泵適用于輸送礦物油類或無腐蝕性的具有潤滑性的化工類液體。不適合輸送有腐蝕性、無潤滑性的、含硬質顆粒雜物的以及含有纖維的液體。亦不適用輸送高揮發性、粘度低、閃點低的液體，例如：汽油、苯介質液體。

       HXY系列星型齒輪泵的特點之一，是排出壓力高。應用于石油、化工、船舶、冶金、電力、機械制造、糧油、食品、消防安全等行業，輸送各種有潤滑性礦物油類或無腐蝕性的具有潤滑性的化工類液體，需要較高輸送壓力的工況條件。例如燃油、機械油、潤滑油、潤滑脂、重油、原油、工業輕油等。

       其次，HXY系列星型齒輪泵具有很強的真空吸入能力。應用于精細化工，日用化工，生物制劑，香精香料等行業，在減壓蒸餾、短程蒸餾、薄膜蒸發、分子蒸餾工藝中，實現高溫高真空條件下的循環和真空狀態出料?？商娲M(jìn)口的瑪格齒輪泵產品使用。

　　HXY系列星型齒輪泵具有結構緊湊、體積小、重量輕、維修便捷、運行平穩、噪音低、效率高、壽命長等特點

產品的技術性能

　　泵的流量范圍: 0.21～120m3/h，

　　泵的排出壓力: 6MPa，

　　泵允許吸入真空度: 5Pa，

　　允許輸送物料的粘度范圍: 1.0～3000CPa，

　　適用介質溫度：-30℃-300℃。

  型號說明

     例：

        泵的法蘭尺寸符合HG/T20592標準的PN系列，法蘭密封面形式為RF型；也可按HG/T20615標準，等同美標法蘭制作，訂貨時需特殊說明。

產品應用概況

　　  HXY系列星型齒輪泵的排出壓力高，具有很強的真空吸入能力。　

         HXY系列星型齒輪泵適用于輸送礦物油類或無腐蝕性的具有潤滑性的化工類液體。不適合輸送有腐蝕性、無潤滑性的、含硬質顆粒雜物的以及含有纖維的液體。亦不適用輸送高揮發性、粘度低、閃點低的液體，例如：汽油、苯介質液體。

         HXY系列星型齒輪泵應用于石油、化工、船舶、冶金、電力、機械制造、糧油、食品、消防安全等行業，需要較高輸送壓力的工況條件。例如燃油、機械油、潤滑油、潤滑脂、重油、原油、工業輕油、消防泡沫等。

         HXY系列星型齒輪泵應用于化學，日用化工，精細化工，生物制劑，制藥，香精香料，糧油，食品，安全消防等行業。

         HXY系列星型齒輪泵能輸送粘性液體，輸送壓力高。如各種合成橡膠液和人造膠液，乳化液，乳膠，樹脂等。

         在消防安全行業，用于輸送消防液，消防泡沫。

         HXY型星型不銹鋼齒輪泵有很強的真空吸入能力。在減壓蒸餾，短程蒸餾，分子蒸餾，薄膜蒸發工藝中，高溫、負壓、高真空條件下抽出物料或?qū)崿F(xiàn)真空狀態下的物料循環。真空能力高，效率高，故障率低。可替代進口的瑪格齒輪泵產品使用。

HXY型星型齒輪泵與其他泵的優勢對比

        HXY型星型齒輪泵采用合理的設計，為兩級齒輪泵結構，輸送壓力高，結構緊湊，體積小，占用安裝空間小。維修保養方便，性價比很高。

       相比以下幾種形式的泵具有明顯優勢。相比較高揚程離心泵采用多級設計，結構復雜，體積龐大，占用空間大?，F(xiàn)場維修更換困難，價格成本高。

       相比較雙螺桿泵采用外部齒輪箱同步傳動結構，結構復雜，體積龐大，占用空間大。配套四套機械密封，故障率很高?，F(xiàn)場維修更換困難，價格成本高，維護成本高。

       相比較三螺桿泵的螺桿轉子采用特殊型線設計，轉子的加工需要特殊加工設備，加工難度大， 制造成本高，產品價格高。體積較大。

        HXY星型齒輪泵具有很強的真空吸入能力，能在負壓真空下抽出物料或物料循環。相比其他形式的泵具有比較明顯的優勢。

星型齒輪泵結構特點

       HXY系列星型不齒輪泵屬于兩級齒輪泵，是三齒輪式結構，也可以稱作“三齒輪泵”。泵工作時， 由一個主動齒輪帶動兩個被動齒輪，相當于兩個齒輪泵串聯形式，兩級逐級吸入，排出壓力是兩級逐級疊加。所以，HX星型不銹鋼齒輪泵具有很高的真空吸入能力，可以滿足在高真空條件下抽出液體。而且排除壓力逐級疊加，還很容易實現高壓。另外，由于是兩級逐級升壓，相比較單級的兩齒輪泵，齒輪軸所承受的徑向載荷很小，齒輪和軸的磨損小，泵的運行壽命很長。

  星型齒輪泵有良好的自吸性，因此每次開泵前無需灌液,星型齒輪泵是靠輸送的物料自動潤滑。因此，日常工作時無須另加潤滑油。泵體內兩平行面上三孔內裝入三個齒輪，一根主動齒輪軸和兩個被動齒輪軸，每根軸上裝配兩個軸承座,共六個軸承座。前后安裝前蓋和后蓋。

泵的軸承軸承型式：

   1.SF型復合材料滑動軸承，可滿足無潤滑，弱腐蝕液體的工況條件。允許使用溫度250°C。

   2.選用錫青銅材質滑動軸承，適用于食品，飲料，醫藥，日用化工，化妝品，洗滌劑，洗潔精的行業。

   3.輸送無潤滑，有腐蝕性和高溫液體，軸套采用整體陶瓷材質，耐腐蝕、耐高溫、耐磨、壽命長。

泵的軸封形式：

    星型齒輪泵的軸封采用密封盒式結構。多種密封形式，通用性強，互換性好。更換方便，無需拆卸泵頭，無需拆卸泵的組件。

  1. 機械密封形式，密封性能可靠。密封腔采用卸荷方式，降低密封腔的壓力，可以在高壓下實現可靠密封。允許使用溫度不超過300°C。

  2.填料密封形式，結構簡單，維修更換方便，成本低?？梢栽诟邷赜懈g的工況條件下使用，填料密封的缺點是運行過程中會有微漏情況，不能做到無泄漏運行。允許使用溫度小于270°C。

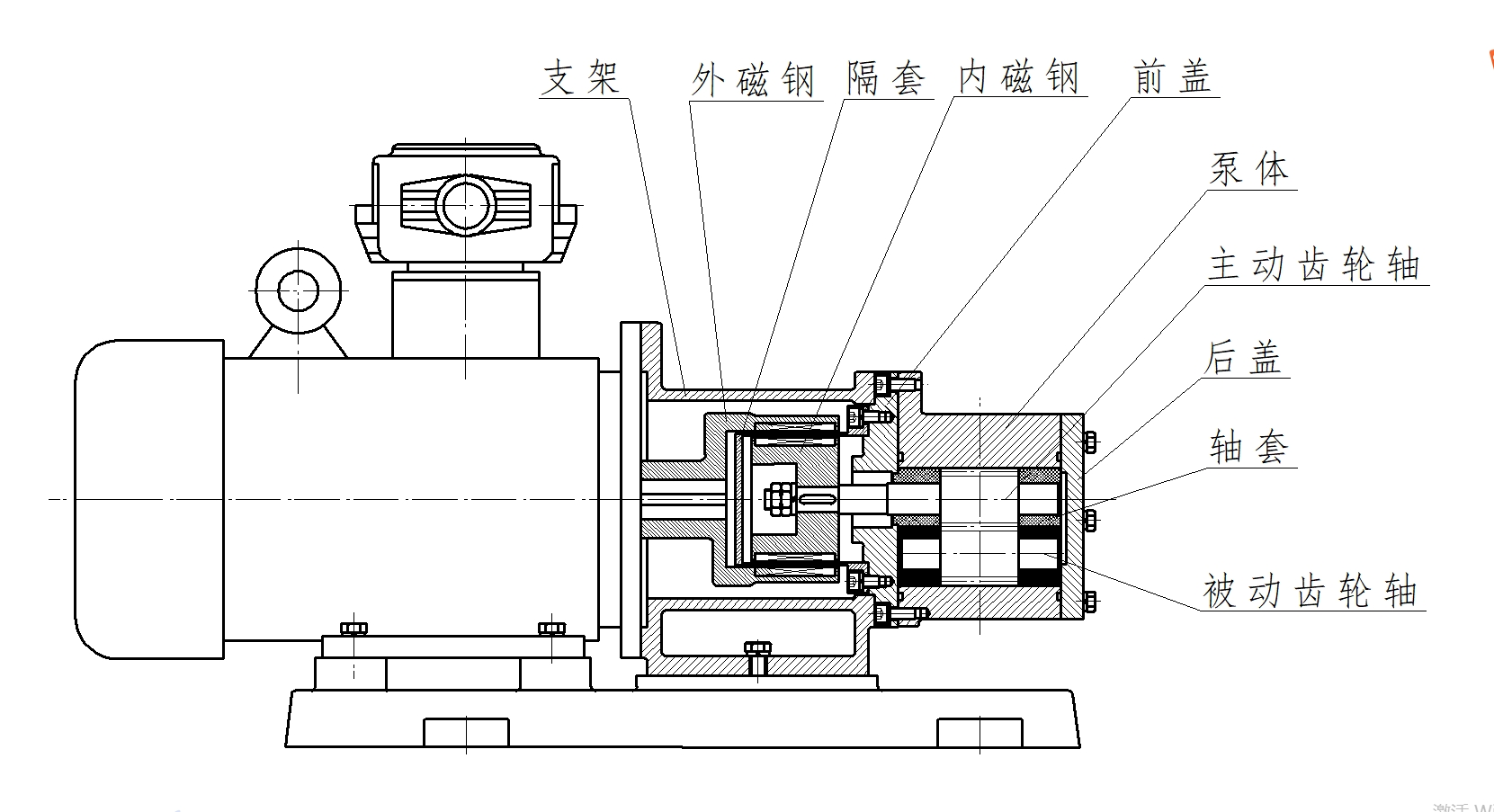

       3.在高溫和密封要求嚴格的工況條件，采用磁力傳動裝置的結構形式，實現無泄漏運轉，允許使用溫度300°C。磁力泵形式，應嚴格注意不得空運,否則會造成磁鋼過熱，退磁現象。
